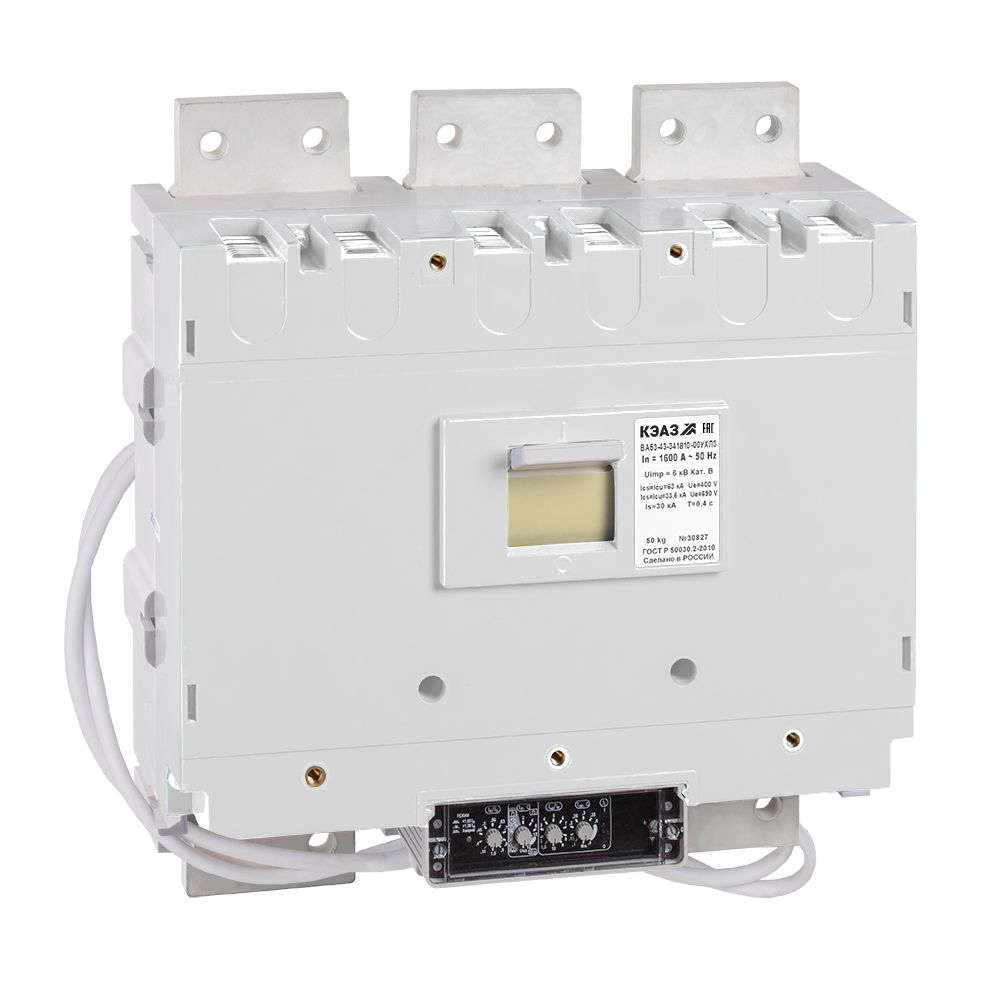

KEAZ Выключатель автоматический ВА53-43-341110-1600А-690AC-УХЛ3-КЭАЗ

252 801,60
+

Характеристики товара

Артикул:
108304
Код производителя:
108304
Производитель:
KEAZ
Род тока:
AC
Количество полюсов:
3
Количество вспомогательных замыкающих контактов:
4
Количество вспомогательных размыкающих контактов:
4
Номинальный ток In (А):
1 600
Категория ETIM:
Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Тип приёмки:
ОТК
код ТН ВЭД:
8536209008
Предельная коммутационная способность переменного тока Icu (кА):
33,5
Вид расцепителей:
электронный
Номинальное рабочее напряжение переменного тока Ue (В):
690
Вспомогательные (свободные) контакты:
4з+4р
Дополнительный расцепитель:
Нет
Наличие привода:
ручной
Возможность самостоятельного подключения дополнительных устройств:
нет
Регулировка максимальных расцепителей тока:
да
Способ установки:
стационарный с креплением на панели
Степень защиты (IP):
IP00
Способ крепления (монтажа):
винт
Категория применения по селективности:
неселективный
Диапазон рабочих температур (˚С):
от -50°С до +55°С
Присоединение внешних проводников:
переднее
Частота тока (Гц):
50/60
Стандарт российский (ГОСТ, ТУ):
ГОСТ Р 50030.2, ТУ3422-038-05758109-2007
Номинальное напряжение изоляции Ui (В):
690
Номинальное импульсное напряжение Uimp (кВ):
6
Тип изделия:
Выключатель автоматический
Габариты изделия: Ширина (мм):
438
Габариты изделия: Высота (мм):
464
Габариты изделия: Глубина (мм):
200
Климатическое исполнение и категория размещения:
УХЛ3
Номинальное рабочее напряжение переменного тока Ue (В)2:
400
Предельная коммутационная способность переменного тока Icu (кА)2:
135
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):
100
Вид присоединяемых проводников:
шина/провод
Наличие независимого расцепителя:
нет
Номинальный продолжительный ток Iu (А):
1 600
Предельная коммутационная способность переменного тока Icu при 690AC (кА):
33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА):
135
Уставки по току мгновенного срабатывания расцепителя Ii (А):
14000
Дополнительное оборудование:
Нет
Макс. сечение присоединяемых медных шин (мм):
2(100х12)
Наличие вспомогательных контактов сигнализации:
нет
Предельный ток селективности Is (кА):
14
Тип расцепителя:
MR2-AC
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In):
0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Уставки по времени срабатывания расцепителя при токе 6IR (с):
2;4;8;16;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR):
1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с):
0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с):
2;4;8;12;OFF
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА):
135
Вес:
62.71
Упаковочная норма:
1
ТН ВЭД:
8536209007
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 1600 А.
