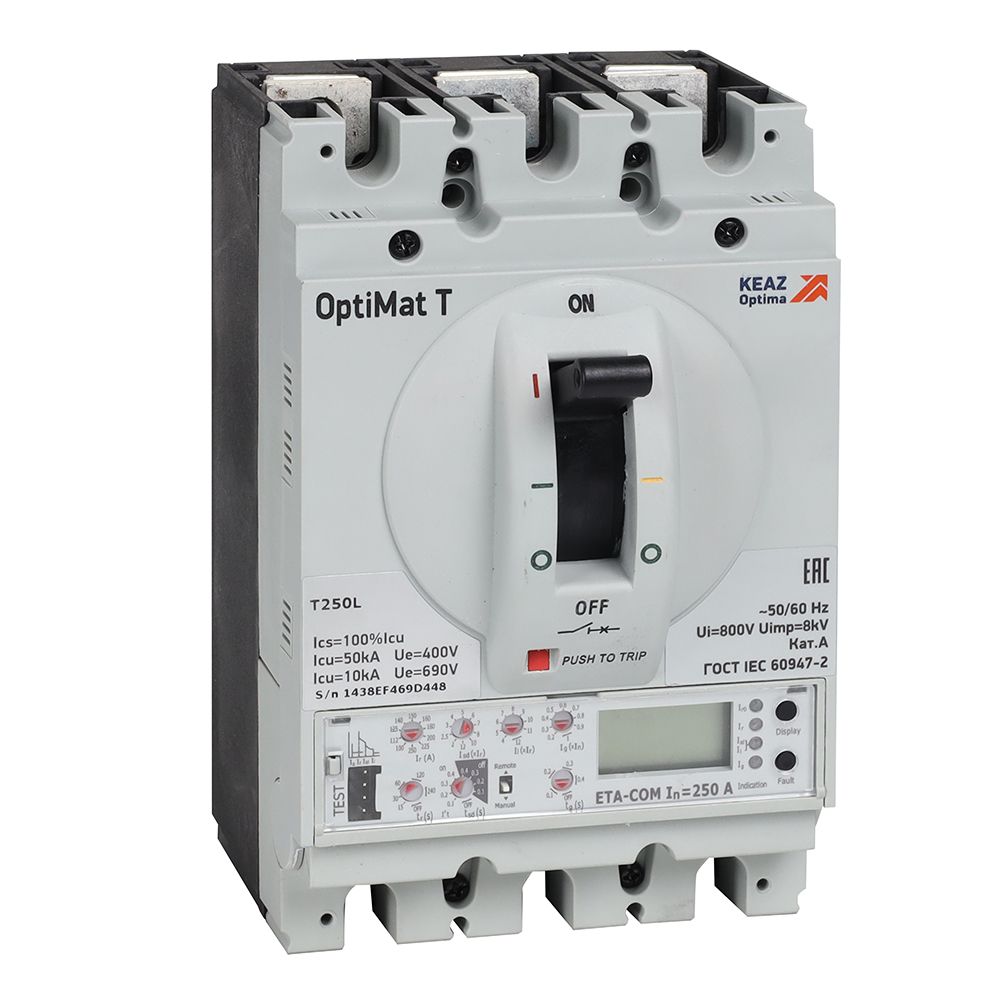

KEAZ Выключатель автоматический OptiMat T250V ETA-COM 125A 3P
255 237,60
₽
Характеристики товара
Артикул:
356716
Производитель:
KEAZ
Род тока:
AC
Количество полюсов:
3
Категория применения:
A
Тип подключения:
болтовое соединение
Тип элемента управления:
рычажковый (перекидной рычаг)
Подходит для монтажа на DIN-рейку:
нет
Тип выключателя:
T250V
Номинальный ток In (А):
125
Категория ETIM:
Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Уставка расцепителей токов короткого замыкания:
2-12In
Предельная коммутационная способность переменного тока Icu (кА):
50
Вид расцепителей:
электронный
Номинальное рабочее напряжение переменного тока Ue (В):
690
Вспомогательные (свободные) контакты:
Нет
Наличие привода:
ручной
Возможность самостоятельного подключения дополнительных устройств:
да
Регулировка максимальных расцепителей тока:
да
Макс. сечение присоединяемых проводов (мм²):
70
Способ установки:
стационарный с креплением на панели
Степень защиты (IP):
IP30
Способ крепления (монтажа):
винт
Категория применения по селективности:
неселективный
Диапазон рабочих температур (˚С):
от -25 °С до +70°С
Присоединение внешних проводников:
переднее
Частота тока (Гц):
50/60
Стандарт российский (ГОСТ, ТУ):
ГОСТ IEC 60947-2
Номинальное напряжение изоляции Ui (В):
800
Номинальное импульсное напряжение Uimp (кВ):
8
Тип изделия:
Выключатель автоматический
Габариты изделия: Ширина (мм):
105
Габариты изделия: Высота (мм):
165
Габариты изделия: Глубина (мм):
117,4
Климатическое исполнение и категория размещения:
У3
Номинальное рабочее напряжение переменного тока Ue (В)2:
400
Предельная коммутационная способность переменного тока Icu (кА)2:
200
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):
75
Вид присоединяемых проводников:
шина/провод
Номинальный продолжительный ток Iu (А):
125
Предельная коммутационная способность переменного тока Icu при 690AC (кА):
50
Предельная коммутационная способность переменного тока Icu при 400АС (кА):
200
Уставки рабочего тока расцепителя IR (А):
50; 56; 63; 70; 75; 80; 90; 100; 112; 125
Уставки по току мгновенного срабатывания расцепителя Ii (А):
4; 5; 6; 7; 8; 9; 10; 11; 12
Макс. сечение присоединяемых медных шин (мм):
6 х 25
Расположение рукоятки ручного привода:
переднее
Вид рукоятки:
центральная
Моторный привод встроенный:
нет
Моторный привод (дополнительно):
да
Контрольная температура (°С):
40
Диапазон регулировки теплового расцепителя (А):
0,4-1In
Тип расцепителя:
ETA-COM
Уставки по времени срабатывания расцепителя при токе 6IR (с):
15, 30, 60, 120, 240; OFF при 1,5·Ir
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR):
2; 2,5; 3; 4; 5; 6; 7; 8; 10; 12
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с):
0,1; 0,2; 0,3; 0,4; OFF
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir):
0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; OFF
Рабочий диапазон сетевого напряжения (В):
24-690
Межполюсное расстояние (мм):
40
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА):
200
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА):
50
Возможность установки индикатора отключения:
да
Комплексная защита от замыканий на землю:
да
С расцеплением под напряжением:
да
Рабочая высота, (м):
2 000
Вибро-сейсмо стойкость:
9
Время номинально кратковременно выдерживаемого тока tcw (с):
1
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с):
0,3
Тип оборудования:
Выключатель автоматический
Вес:
2.56
Упаковочная норма:
1
Размер упаковочного ярлыка (для печати)(Не исп):
80х48
Силовой автоматический выключатель в литом корпусе на напряжение до 690 В переменного тока OptiMat T250V ETA-COM 125A 3P
