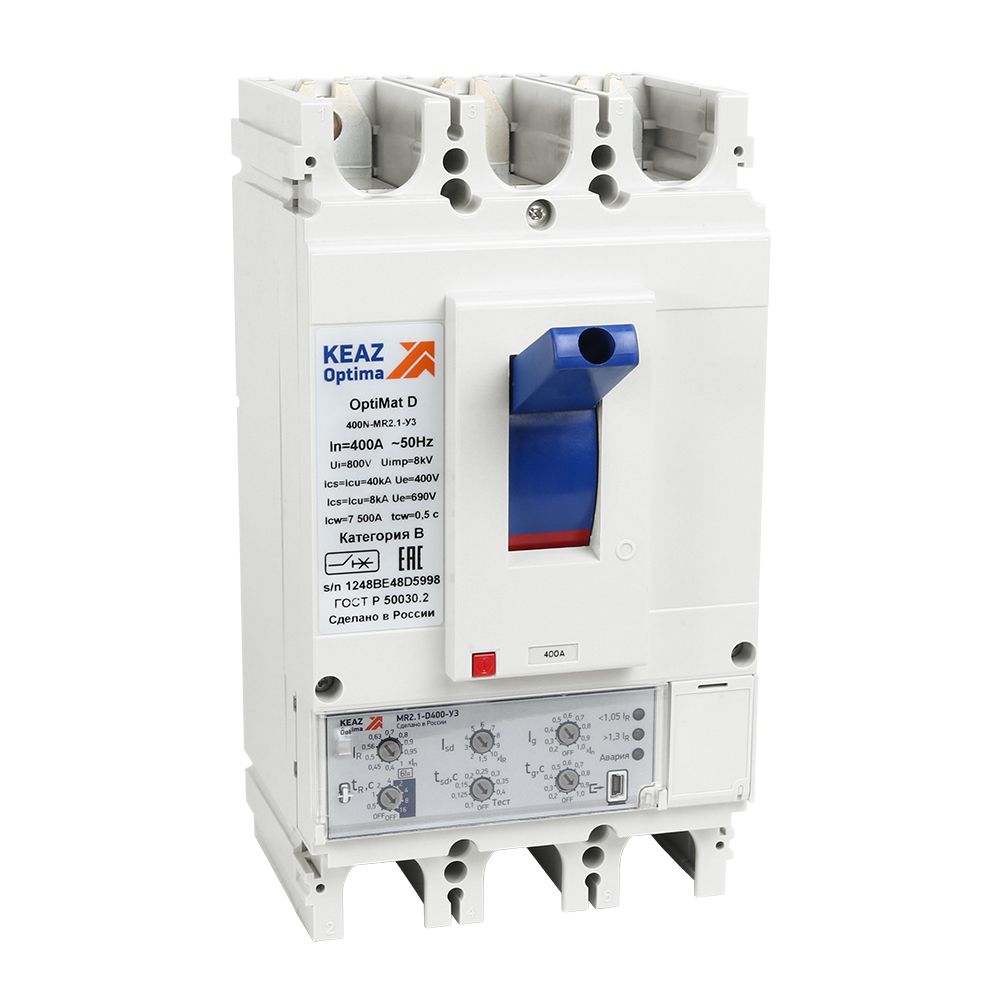

KEAZ Выключатель автоматический OptiMat D400H-MR2.1-У3-РЕГ
190 514,40
₽
Характеристики товара
Артикул:
353185
Производитель:
KEAZ
Род тока:
AC
Количество полюсов:
3
Категория применения:
B
Тип подключения:
болтовое соединение
Тип элемента управления:
рычажковый (перекидной рычаг)
Подходит для монтажа на DIN-рейку:
нет
Номинальный ток In (А):
400
Категория ETIM:
Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Вид расцепителей:
электронный
Номинальное рабочее напряжение переменного тока Ue (В):
690
Вспомогательные (свободные) контакты:
нет
Наличие привода:
ручной
Возможность самостоятельного подключения дополнительных устройств:
да
Регулировка максимальных расцепителей тока:
да
Макс. сечение присоединяемых проводов (мм²):
120
Способ установки:
стационарный
Степень защиты (IP):
IP30
Способ крепления (монтажа):
винт
Категория применения по селективности:
селективный
Диапазон рабочих температур (˚С):
от -40°С до +70°С
Присоединение внешних проводников:
переднее
Частота тока (Гц):
50
Стандарт российский (ГОСТ, ТУ):
ГОСТ IEC 60947-2
Номинальное напряжение изоляции Ui (В):
800
Номинальное импульсное напряжение Uimp (кВ):
8
Тип изделия:
Выключатель автоматический
Габариты изделия: Ширина (мм):
140
Габариты изделия: Высота (мм):
256
Габариты изделия: Глубина (мм):
167
Климатическое исполнение и категория размещения:
У3
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):
100
Вид присоединяемых проводников:
шина/провод
Номинальный продолжительный ток Iu (А):
400
Предельная коммутационная способность переменного тока Icu при 690AC (кА):
10
Предельная коммутационная способность переменного тока Icu при 400АС (кА):
65
Уставки рабочего тока расцепителя IR (А):
160; 180; 200; 220; 240; 260; 280; 300; 320; 340; 360; 380; 400
Уставки по току мгновенного срабатывания расцепителя Ii (А):
5000
Макс. сечение присоединяемых медных шин (мм):
2х(6х32)
Расположение рукоятки ручного привода:
переднее
Вид рукоятки:
центральная
Моторный привод встроенный:
нет
Моторный привод (дополнительно):
да
Диапазон регулировки теплового расцепителя (А):
0,4-1In
Тип расцепителя:
MR2.1
Уставки по времени срабатывания расцепителя при токе 6IR (с):
0,5; 1; 2; 4
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR):
1,5; 2; 3; 4; 5; 6; 7; 8; 9; 10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с):
0 ; 0,08; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir):
0,4 - 0,6 - 0,8 - 1,0
Рабочий диапазон сетевого напряжения (В):
24-690
Возможность установки индикатора отключения:
да
Диапазон краткосрочной задержки расцепителя короткого замыкания (с):
0-0,4
Комплексная защита от замыканий на землю:
да
Рабочая высота, (м):
2 000
Вибро-сейсмо стойкость:
9
Время номинально кратковременно выдерживаемого тока tcw (с):
0,5
Номинальный кратковременно выдерживаемый ток Icw (А):
7 500
Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с):
2; 4; 8; 12; 16
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с):
0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0
Тип оборудования:
Выключатель автоматический
Вес:
6
Упаковочная норма:
1
Включено в реестр промышленной продукции РФ:
да
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 400 А.
